套管热电偶结构形式

一般工业热电偶的结构形式如下:

根据设定方式，WRNK-131、WRNK-131、WRNK-181、WRNK-191等，a是典型(无固定)的

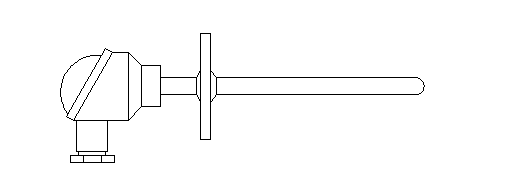

带b凸缘型例如WRNK-431、WRNK-431、WRNK-481、WRNK-491等

c螺钉固定型例如WRNK-231、WRNK-231、WRNK-281、WRNK-291

带d螺纹锥形、WRNK-74、WRNK-73

e焊接固定锥形

f直角型

与普通热电偶的区别在于

1 .鞘热电偶外径细至0.2mm，时间常数小，zui达毫秒级。 易于安装

2、适用于套筒内部填充、固有的高机械性能、耐强烈振动和冲击、具有振动和冲击的生产设备中的温度测量

3 .耐高压，在高温下具有良好的绝缘性，同时适用于高温高压作用的工业生产过程设备中的温度测量

4 .寿命长，热电偶丝的化学稳定性非常好，绝缘材料的包复气密性良好，兼具金属套管保护作用，屏蔽了丝与使其加速变质的外界环境，减少了长期使用后的分度漂移，减少了温度与丝径大小的矛盾。 另外，测量端损坏时，可切除损坏的部分，重新焊接后使用

5 .套筒薄，经退火处理，比较柔软，非常柔软，可任意弯曲，安装方便

6 .测量部分可拉细，zui长度可达数百米，非常适合于不易接近部位的温度测量

7节省材料，尤其是贵金属，能降低成本吗？

8 .可作为温感元件放入一般的热电偶保护套中。

套管热电偶结构图

套管热电偶测量端的结构形式

a )头角式

b )底座型

c )扁平截面型

0

d )绝缘型

e )圆变截面形状
