简述WR型热电式温度计的结构原理

基于金属热电效应，将被测定温度转换为电量变化的装置，被称为热电式传感器。 工业热电偶、测温电阻体、双金属温度计等都很常见，但热电偶是传统的，使用了迄今为止的测温传感器。 本文简要介绍热电偶的转换原理和电路特点。

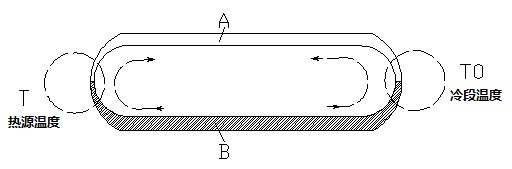

1 .热电偶热电效应:将两个不同的导体或半导体连接起来(如图所示)，构成闭合电路。 将这种装置的两个连接器设置在不同的热源t、T0上时，会产生热电动势。

在热电偶材料不变的情况下，热电偶热电动势EAB(T，T0)为温度t、T0的函数差。 公式如下

EAB(T，t0)=f(t)> f(T0 )

由于冷却温度T0恒定，因此在恒定材料热电偶中，其总热电动势与温度t具有一值函数的关系

EAB(T，t0)=f(t)> c.c

c； <； br/>； 常数依赖于固定温度T0

因此，在实际测温过程中，该关系式的应用意义极广。

2 .热电偶电路的一些情况:

①如果热电偶电路中的两个导体相同，则与两个触点温度无关，热电偶电路中的总热电动势为0

②热电偶的两接点温度相同，导体a、b不同，热电偶电路中的总热电动势也为0

③热电偶AB的热电动势与材料a、b的中间温度无关，只与接点温度有关

④热电偶AB接点温度T2、T3下的热电动势是热电偶的接点温度T1、T2和T2、T3下的热电动势的总和.

⑤热电偶电路与第三材料导体连接时，如果其两端温度相同，则导入的导体不会影响热电偶的热电动势，被称为中间导体法则

⑥温度为T1、T2时，由导体a、b构成的热电偶电动势为AC和CB两个热电偶电动势的合计。 EAB(T1，T2)=EAC(T1，T2)+ECB(T1，T2 )

目前，WR型热电偶使用zui较多的导体AB

WRLBT (铂铑-铂)测温范围为0~1300℃，短期达到1600℃

WREU (镍铬合金)的测温范围为0~900℃，短期达到1200℃，在还原性介质中，只能测温500℃以下

WREA (镍铬合金) ( 600℃以下，短期800℃)和铂铑30-铂铑6/WRLL长期使用能承受1600℃的高温介质，短期达到1800℃。
